Receptor de un canal (1 rele) de 433Mhz con gabinete
Contenido:

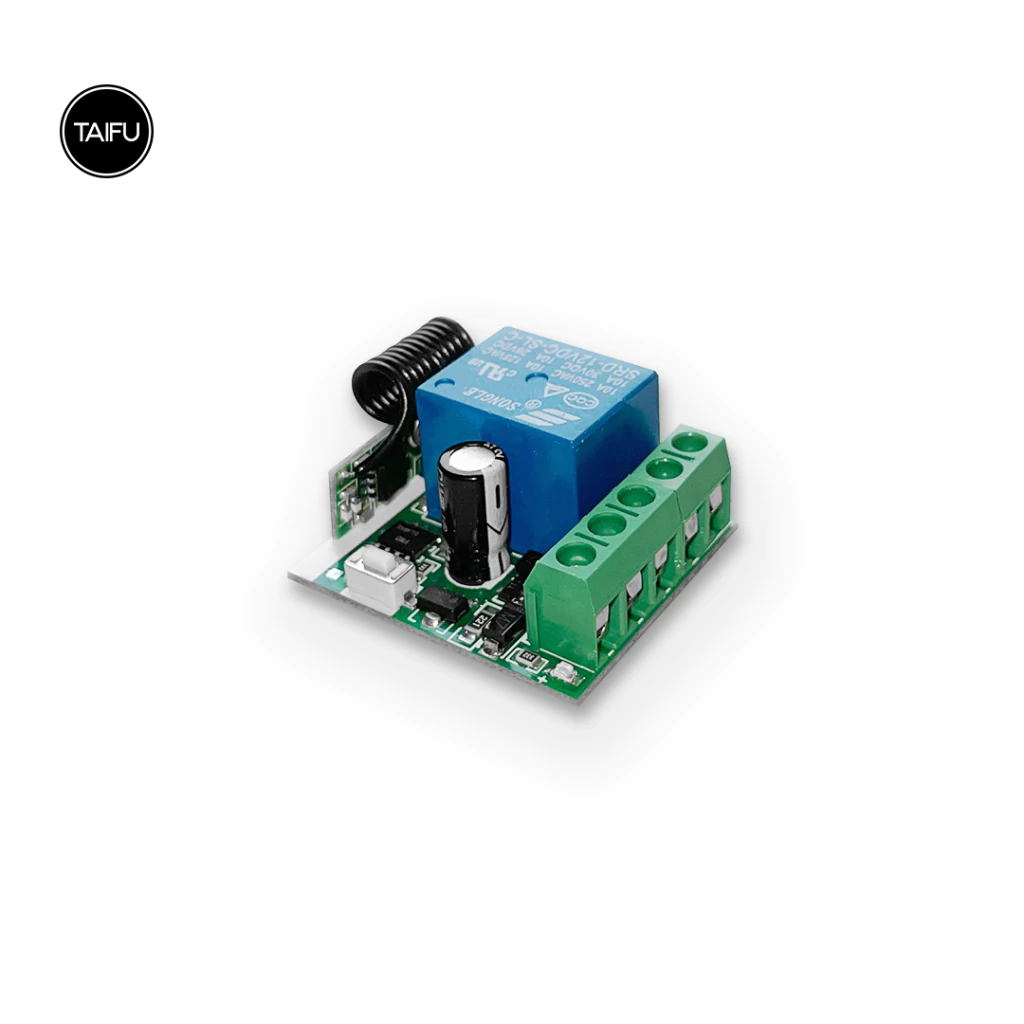

Un Receptor RF de 1 canal (1 relay)

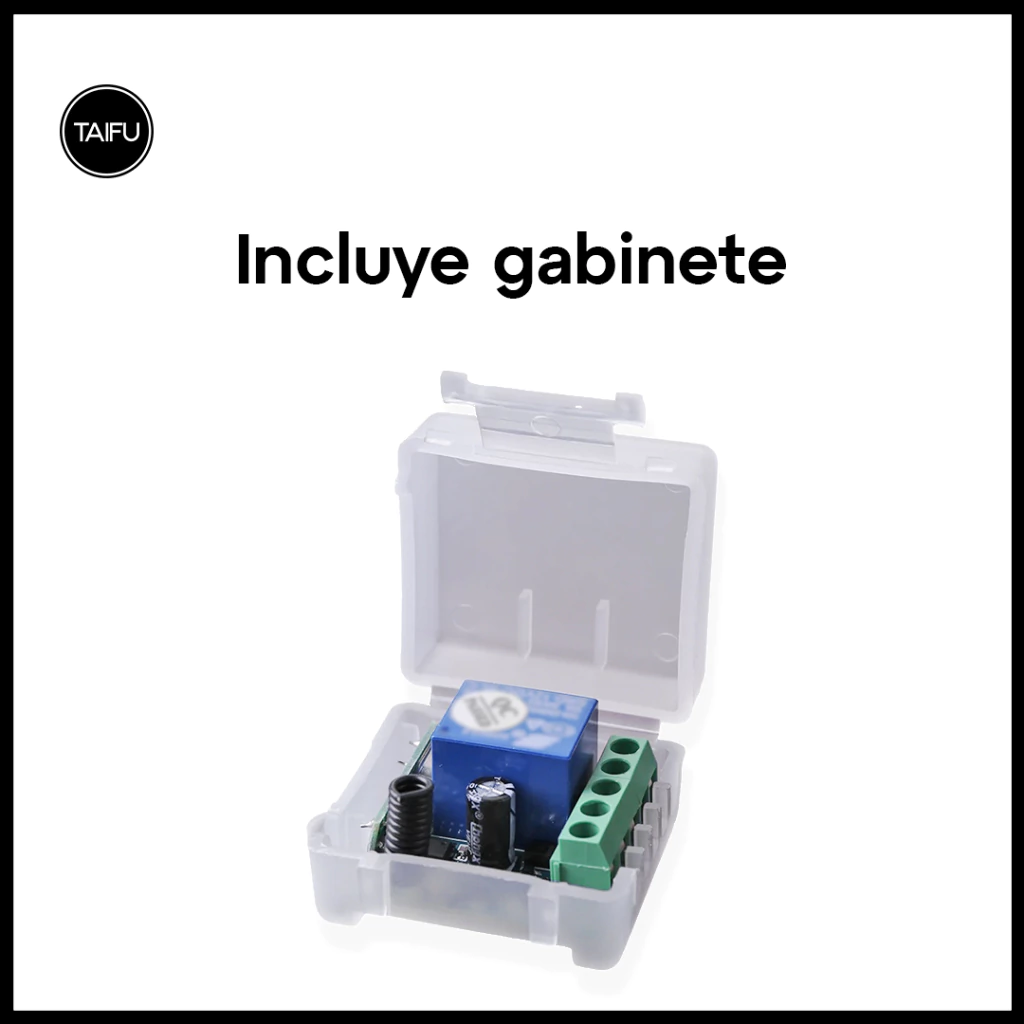

Un Gabinete plástico.
Un manual en español
La idea del video es que puedan apreciar los modos con los que cuenta el receptor y la programación.
Los receptores se alimenta con 12v, la salida es multi-voltaje a través del relay (contacto), lo que lo hace flexible para múltiples usos.
Usos: automotor (ventanillas, alarma, apertura de puertas, arranque, etc.), sistemas de seguridad, apertura de puertas, persianas, encendido de luces, acondicionador de aire, portones, alarmas, camiones, náutica, etc.
Características:
Es el mas moderno, Sin Jumper, se puede programar distintos controles con distintas funciones y a un control se le puede poner distintas funciones a cada botón. (Ej: un botón puede encender y apagar (interruptor) y el otro encender al presionarlo y apagar al soltarlo (Pulsador))
Tiene cuatro modalidades de uso:
- 1- (INTERRUPTOR)- Al presionar un botón conecta el relay y al presionarlo nuevamente se desconecta.
- 2- (PULSADOR)- Al presionar un botón conecta el relay y al soltarlo lo desconecta.
- 3- (INTERRUPTOR A DOS BOTONES)- Al presionar un botón "A" conecta el relay y al presionarlo el "B" lo desconecta.
- 4- (TEMPORIZADO)- Al presionar un botón conecta el relay y en 5,10 o 15 segundos lo desconecta automáticamente (Los segundos dependen de la programación)
- Para desvincular los controles presione el pulsador 8 veces.
El modo en que registra los distintos controles remotos que se le pueden adicionar es presionando el botón del receptor y luego presionar un botón del control remoto. Ni el registro ni la configuración se borrar al quitar la alimentación.
Especificación del Receptor:
1. voltaje de entrada: dc10-14v
2. corriente: en espera 5,7mA conectado el rele 37mA
3. frecuencia de RF: 433MHz o 315MHz
4. radiorreceptor trabajo modo: super heterodino
5. sensibilidad del receptor: > 90dbm
6. mando a distancia: > 100 metros (en medio abierto)
7. manera de descifrar: mcu software de descifrar
8. puede almacenar el número de control remoto: 30
9. soporte control remoto tipo: Código fijo (2262) y código de aprendizaje (1527)
10. canales: 1 canal
11. múltiples modos de trabajo: (Jog / Non-Latched, inter-lock / Latched, auto-bloqueo / Self-Latched, Delay off)
12. método de cableado: fijo cableado terminal
13. voltaje de funcionamiento: 12vcc (Corriente continua)
14. corriente de salida: 10A
15. carga clasificada: 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28 VCC
16. salida: común, normalmente abierto y normalmente cerrado
17. dimensión: 3. 5 cm * 3 cm * 1.6 cm
Fíjese que el rele es de 10A 250V ac y 10A 30V dc
